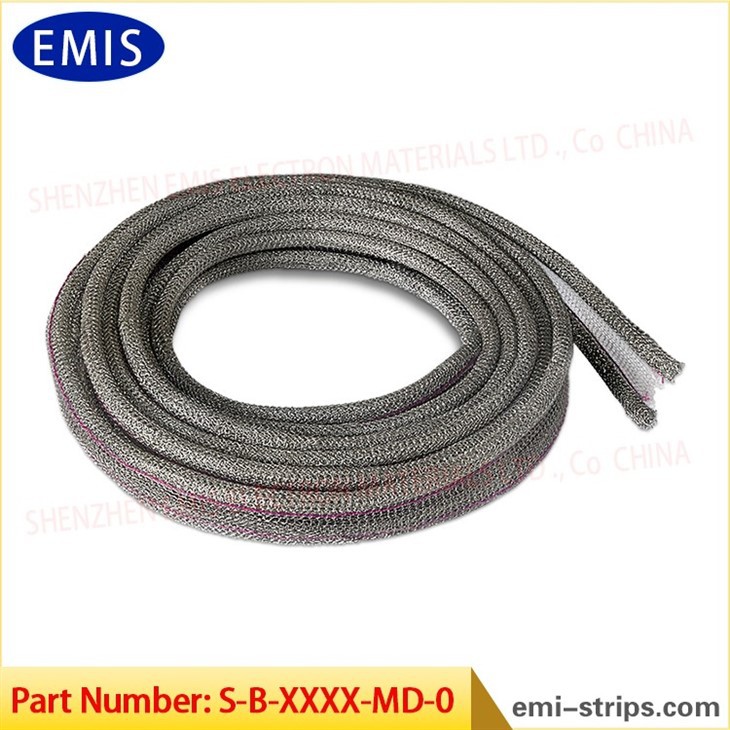

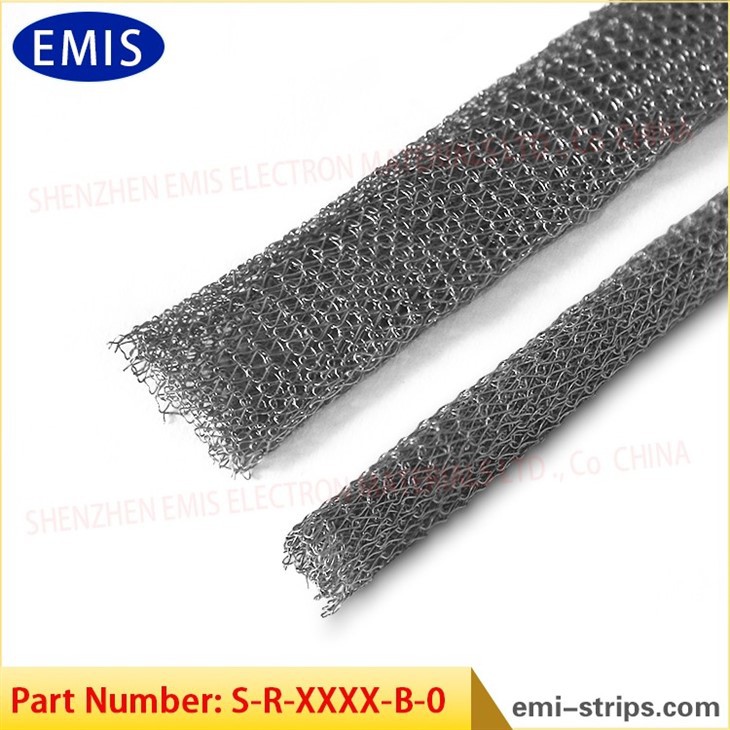

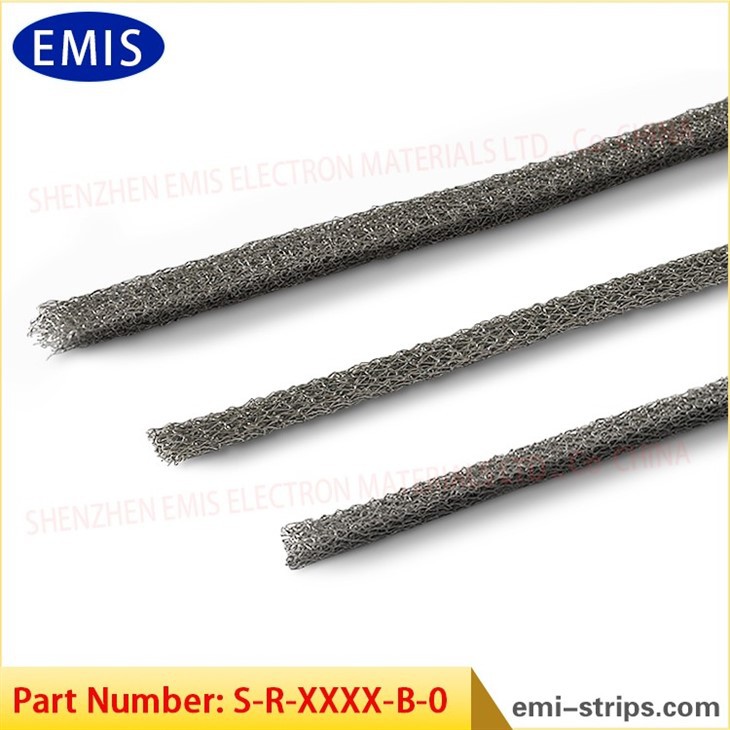

Joint tricoté de grillage

Nous proposons un joint en treillis métallique tricoté qui est une sorte de joint CEM utilisé pour le blindage EMI et RFI. Il est fabriqué à partir de matières premières de la meilleure qualité et d’une technologie de pointe. Le joint en treillis métallique se présente sous de nombreuses formes différentes pour s'adapter à différentes applications. Il peut être rond, rectangulaire, double rond, rond avec queue, etc.

Note:

1. Matériau du fil tressé : cuivre au béryllium, fil de monel, fil de cuivre étamé, fil d'acier plaqué de cuivre étamé, fil de fer plaqué de cuivre étamé, fil d'acier inoxydable, etc. ;

2. La surface du fil tressé peut être de couleur naturelle ; en conserve; nickelé; plaqué argent; plaqué or, etc.;

3. Pour les matériaux spéciaux et les formes structurelles non standard, la personnalisation est prise en charge. Veuillez contacter notre responsable commercial.

Numéro de dossier du produit en fil tressé : TS-AABB-MD-P

Remarques :

T représente le type :

T est B : fil tressé en cuivre-béryllium ; T est S : treillis métallique solide ; T est C : treillis métallique fourré ; T est S : treillis métallique scellé ;

T est W : ceinture en treillis métallique ;

S représente la forme :

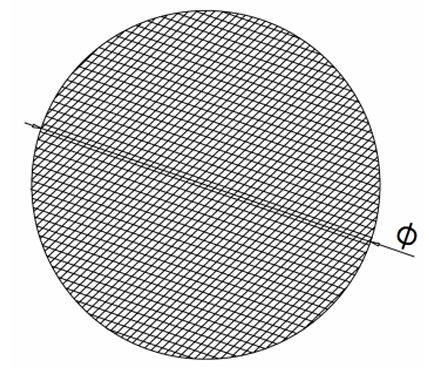

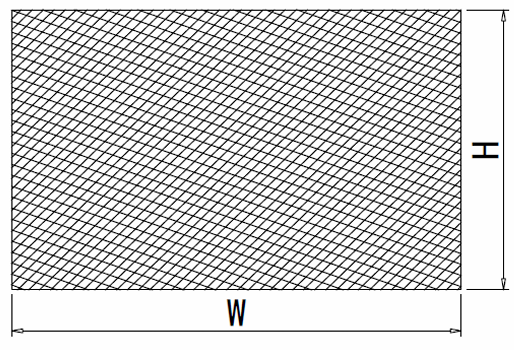

S est C : rond ; S est R: carré ; S est la forme D : D ; S est la forme P:P ; S est de forme B:B ;

AABB : taille de la structure du produit.

M représente le matériau : M est B : cuivre-béryllium ; M est S : fil d’acier inoxydable ; M est M : fil de monel ; M est D : fil de cuivre phosphoreux étamé ; M est F : fil d'acier recouvert de cuivre étamé ;

D représente le matériau du noyau interne : D est 0 : aucun ; D est N : caoutchouc chloroprène ; D est S : caoutchouc de silicone ; D est P : éponge en polyuréthane ;

P représente l'apparence :0 :couleur naturelle ; P représente S : cuivre au béryllium étamé ; P est N : cuivre au béryllium plaqué de nickel ; P est Z : cuivre au béryllium plaqué de zinc.

Introduire

Le joint en treillis métallique tricoté est un joint composite composé de treillis métallique tricoté et de matériau élastique. Comparé au joint en treillis métallique tissé, le fil métallique du joint en treillis métallique tricoté est tissé par une technologie de tricotage spéciale, qui présente différentes caractéristiques structurelles et avantages en termes de performances. Il est largement utilisé dans les industries qui nécessitent une étanchéité élevée, un fort effet de blindage électromagnétique ou une fonction conductrice, offrant d'excellentes performances d'étanchéité, d'absorption des chocs et anti-interférences.

Caractéristiques:

Blindage électromagnétique : résiste efficacement aux interférences électromagnétiques externes (EMI) et aux interférences radiofréquences (RFI), protégeant le fonctionnement normal des équipements sensibles.

Performance d'étanchéité : les matériaux élastomères offrent un effet d'étanchéité fiable pour éviter les fuites de liquide, de gaz ou de particules.

Conductivité : le treillis métallique assure une bonne conductivité et protège les équipements électroniques des dommages statiques.

Anti-vibration et absorption des chocs : réduit efficacement les dommages causés par les vibrations aux équipements et prolonge la durée de vie des équipements.

Résistance aux hautes températures et à la corrosion : en utilisant de l'acier inoxydable et d'autres matériaux résistants aux hautes températures, il peut fonctionner de manière stable et à long terme dans des conditions extrêmes.

Processus de fabrication

1. Sélection et traitement du fil métallique

Tout d’abord, sélectionnez les matériaux de fil métallique appropriés. Les matériaux courants comprennent l'acier inoxydable, le cuivre, le cuivre-béryllium, le nickel et d'autres métaux, qui ont une excellente conductivité, une résistance aux températures élevées et une résistance à la corrosion. Le diamètre, la résistance, la conductivité et les autres propriétés du fil métallique doivent être déterminés en fonction des exigences fonctionnelles du joint final.

Traitement de surface : Afin d'améliorer la résistance à la corrosion et la durabilité du fil métallique, le fil métallique est généralement traité en surface (comme le nickelage, le chromage, la passivation, etc.) pour garantir sa stabilité lors d'une utilisation à long terme.

2. Tricotage et tissage de fil métallique

Le fil métallique est entrelacé dans un maillage grâce à un processus de tricotage. Le tricot est plus serré et structurellement plus stable que les processus de tissage traditionnels, ce qui peut améliorer la résistance et la durabilité globales du treillis métallique. Les méthodes de tissage du treillis métallique tricoté comprennent généralement l'armure toile et l'armure sergée, etc., et la méthode de tissage appropriée est sélectionnée en fonction des exigences d'application spécifiques du produit.

Processus de tissage : sur la machine à tricoter, le fil métallique est entrelacé en un maillage à travers les aiguilles et les cadres de fil de la machine à tricoter pour former une structure de maillage de spécifications différentes. Le treillis métallique tricoté a généralement une bonne résistance à la traction et à la déchirure et convient aux environnements à haute pression ou à haute température.

Pressage à haute température : le treillis métallique est combiné avec le matériau élastomère par chauffage et pression à haute température pour garantir que les deux sont fermement liés pour former une structure composite.

Processus de collage : Vous pouvez également utiliser de la colle forte ou des adhésifs spéciaux pour relier le treillis métallique au matériau élastomère afin d'assurer sa stabilité et son effet d'étanchéité à long terme.

3. Traitement de vulcanisation ou de durcissement

Pour les matériaux élastomères en caoutchouc, un traitement de vulcanisation est généralement requis. Le processus de vulcanisation réticule les chaînes moléculaires du caoutchouc par le biais de réactions thermiques et chimiques, améliorant ainsi l'élasticité, la résistance aux températures élevées et à l'usure.

Durcissement : Le traitement de vulcanisation ou d'autres processus de durcissement confèrent à l'élastomère une bonne étanchéité, une bonne résistance à la pression et à la chaleur, et améliorent les performances globales du joint.

4. Découpe et formage

Coupez le joint en treillis métallique tricoté qui a été combiné à la taille et à la forme requises. Cette étape nécessite généralement l'utilisation d'outils de coupe de précision pour garantir que la taille du produit est précise, que les bords sont lisses et qu'elle peut répondre aux exigences d'installation de différents équipements.

Découpe de précision : utilisez la découpe laser ou la découpe de moules pour garantir la qualité de découpe de chaque joint et éviter d'endommager le treillis métallique ou l'élastomère pendant le processus de découpe.

Domaines d'application

Équipement électronique : utilisé pour le blindage électromagnétique et la protection contre les décharges électrostatiques afin de garantir que l'équipement est protégé contre les interférences externes.

Industrie automobile : utilisé dans les équipements électroniques embarqués pour éviter les interférences électromagnétiques et assurer une protection d’étanchéité.

Aérospatiale : fournit un blindage électromagnétique et une protection d'étanchéité pour les équipements aérospatiaux de haute précision afin de garantir leur fiabilité dans les environnements difficiles.

Équipement industriel : utilisé pour l’étanchéité et la protection de diverses machines et équipements afin d’éviter les fuites de liquide et d’améliorer les performances anti-vibrations.

Industrie de l'énergie : fournit un blindage électromagnétique efficace et une protection de mise à la terre pour les équipements électriques afin de garantir un fonctionnement stable de l'équipement.

Nos avantages :

Nous sommes une entreprise innovante spécialisée dans la recherche et le développement, la production et la vente de joints en treillis métallique tricoté, engagée à fournir des solutions d'étanchéité, de blindage, conductrices et antichoc de haute qualité aux clients du monde entier. L'entreprise dispose de processus de production et d'accumulation techniques avancés et est en mesure de fournir des produits et services personnalisés aux clients dans différents domaines.

Dans notre usine, nous comprenons que différentes applications peuvent avoir des exigences uniques. C'est pourquoi nos joints en treillis métallique tricoté sont entièrement personnalisables et modifiables. Nous proposons une gamme d'options, notamment différentes tailles, formes, épaisseurs et méthodes d'installation, permettant à nos clients de trouver la solution parfaite pour répondre à leurs besoins spécifiques en matière de blindage EMI. Notre équipe d'experts travaille en étroite collaboration avec les clients pour comprendre leurs besoins et fournir des joints personnalisés parfaitement adaptés à leurs applications.

Contactez-nous:

Que vous ayez besoin de joints en treillis métallique tricotés personnalisés ou que vous ayez des questions lors du processus de sélection du produit, nous vous fournirons de tout cœur une assistance technique professionnelle et un service après-vente. N'hésitez pas à nous contacter pour des informations plus détaillées sur nos produits et services.

Qualification du produit

Processus de fabrication de joints en treillis métallique tricoté

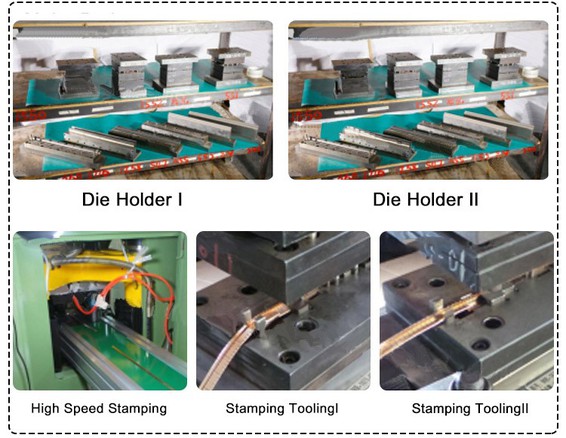

Capacité de conception et de fabrication d’outillages

Équipements majeurs :

Meuleuse de précision : 4 jeux ;

Fraiseuse : 3 jeux ;

Perceuse : 3 ensembles ;

Coupe fil-électrode : 2 jeux ;

Les mécaniciens de chantier : 1 ensemble ;

Sinon : 5 sets

Paramètre caractéristique de la matière première BeCu

Composant chimique

Be-----------1,8 %-2. % (série à haute teneur en béryllium)

Cobalt + Nickel--------- 0,20 % (au moins)

Cobalt + Nickel + Fer ------ 0,60 % (au maximum)

Cuivre-------le reste

Propriété physique

Conductivité électrique (IACS) ---22-25 %

Module d'élasticité (psi) --- 18,5*10⁶

Galvanoplastie sur la surface de production de cuivre au béryllium

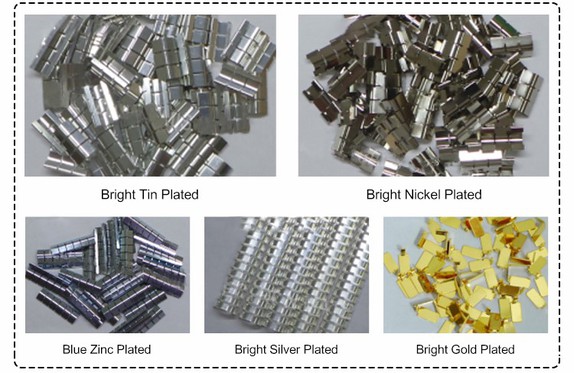

Images d'apparence commune des produits de galvanoplastie

Livrer, expédier et servir

Capacité de livraison rapide

1. Délai de livraison en vrac normal : moins de 3 jours ;

2.Délai maximum pour les produits spéciaux : moins de 7 jours.

3. Délai normal d’échantillon gratuit : moins de 2 jours.

4. Délai de livraison pour les produits spéciaux : moins de 7 jours.

5.Délai d'achèvement de la production manuelle d'échantillons : moins de 7 jours

FAQ

Q1 : Qu'est-ce qu'un joint en treillis métallique tricoté ?

A1 : Un joint en treillis métallique tricoté est un joint composé d'un treillis métallique et d'un matériau élastomère. Il combine la haute résistance du treillis métallique et l'étanchéité du matériau élastomère et possède de multiples fonctions telles que le blindage électromagnétique, l'étanchéité, la conductivité et la résistance aux chocs. Il est largement utilisé dans l’électronique, l’automobile, l’aérospatiale et d’autres domaines.

Q2 : Le processus de production du joint en treillis métallique est-il compliqué ?

A2 Le processus de production du joint en treillis métallique tricoté est relativement compliqué et doit passer par les étapes suivantes : sélection et traitement du fil métallique, tricotage et tissage, moulage du matériau élastomère, combinaison du treillis métallique et de l'élastomère, vulcanisation ou durcissement, Découpe de précision, inspection et tests de qualité, etc. Chaque maillon nécessite un contrôle précis pour garantir la supériorité des performances du produit.

Q3 : Quelle est la différence entre les joints tricotés en treillis métallique et les autres types de joints ?

A3 Par rapport aux joints en caoutchouc traditionnels et aux joints métalliques, les joints en treillis métallique tricoté présentent les caractéristiques importantes suivantes :

Fonction de blindage électromagnétique plus forte : il peut prévenir efficacement les interférences électromagnétiques et convient aux occasions nécessitant une compatibilité électromagnétique élevée.

Meilleures performances d'étanchéité : grâce au composé d'élastomère et de treillis métallique, il offre un effet d'étanchéité plus fort.

Résistance extrême à l'environnement : s'adapte aux environnements de travail difficiles tels que les températures et les pressions élevées, et maintient de bonnes performances.

Excellente résistance aux chocs : la combinaison de matériaux élastomères confère aux joints en treillis métallique tricoté une forte résistance aux chocs et des fonctions d'absorption des chocs.

Q4 : Choisissez le bon joint en treillis métallique tricoté ?

A4 Lors du choix d'un joint en treillis métallique tricoté, vous devez prendre en compte les facteurs suivants :

Environnement d'application : tel que la température, la pression, la corrosivité, les vibrations, etc.

Exigences de blindage électromagnétique : Si vous devez éviter les interférences électromagnétiques, choisissez un joint en treillis métallique offrant de bonnes performances de blindage électromagnétique.

Exigences d'étanchéité : Choisir le bon matériau en fonction du type de fluide à sceller (gaz, liquide, etc.).

Durabilité et durée de vie : Choisissez un matériau très durable adapté à une utilisation à long terme.

Q5 : Quels sont les matériaux courants pour les joints en treillis métallique ?

A5 : Les matériaux comprennent :

Acier inoxydable : il présente une excellente résistance à la corrosion et aux températures élevées, et est souvent utilisé dans des applications nécessitant une grande durabilité.

Cuivre au béryllium : possède une bonne conductivité électrique et convient aux applications de blindage électromagnétique.

Alliage de nickel : résiste aux températures élevées et à la corrosion, adapté aux environnements de travail extrêmes.

Cuivre : possède une bonne conductivité électrique et convient au blindage et à la protection des équipements électriques.

Q6 : Les joints en treillis métallique tissé peuvent-ils être personnalisés en fonction des besoins du client ?

A6 : Oui, les joints tricotés en treillis métallique peuvent être personnalisés en fonction des besoins spécifiques des clients. Cela inclut la personnalisation de l'ouverture du treillis métallique, du matériau du fil, du type d'élastomère, de la taille et de la forme du joint, etc. Selon les différentes exigences des applications, nous pouvons fournir aux clients des solutions sur mesure.

Q7 : Comment entretenir et entretenir les joints tricotés en treillis métallique ?

A7 : Inspection régulière : Vérifiez régulièrement l'intégrité du joint pour vous assurer qu'il n'y a pas de dommages, d'usure ou de vieillissement.

Nettoyage : Évitez d'utiliser des solvants chimiques trop puissants lors du nettoyage pour éviter d'endommager le matériau. Il est recommandé de l'essuyer avec un détergent neutre et un chiffon doux.

Remplacement : si le joint reste longtemps dans un environnement extrême, remplacez-le régulièrement pour garantir les performances de l'équipement.
